產品系列 : 鉗形電流互感器
交流泄漏電流、交流電流、相位、電能、功率、功率因數、諧波等在線檢測。適用于萬用表、示波器、諧波分析儀、電力故障分析儀等工業測試裝置
產品符合RoHS環保要求
電流量程：0.00mA～20A/30A/40A/60A
變比：800:1
精度等級：0.5
工作頻率：10Hz～100kHz
產品符合CE要求
接受客戶訂制
產品簡介
1. 鉗形結構，不需停電不需斷開被測線路，攜帶方便特別適合現場在線測試。
2. 采用坡莫合金鐵芯、雙層屏蔽技術，性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。
3. 各種規格口徑，大口徑電流鉗可測試粗大導線或母排。
4. 可同時把火線、零線一起鉗住，即可測量電纜線及電器設備的泄漏電流。
5. 互感器的量程、變比、輸出接口等可按客戶要求訂制。
6. 輸出接口：末端接口：BNC插頭/4.0mm雙香蕉插頭/3.5mm音頻插頭/裸線抽頭（選購），線長1.5m。
7. 安全等級：CATⅢ600V。
8. 工作溫度：-15°C～50°C

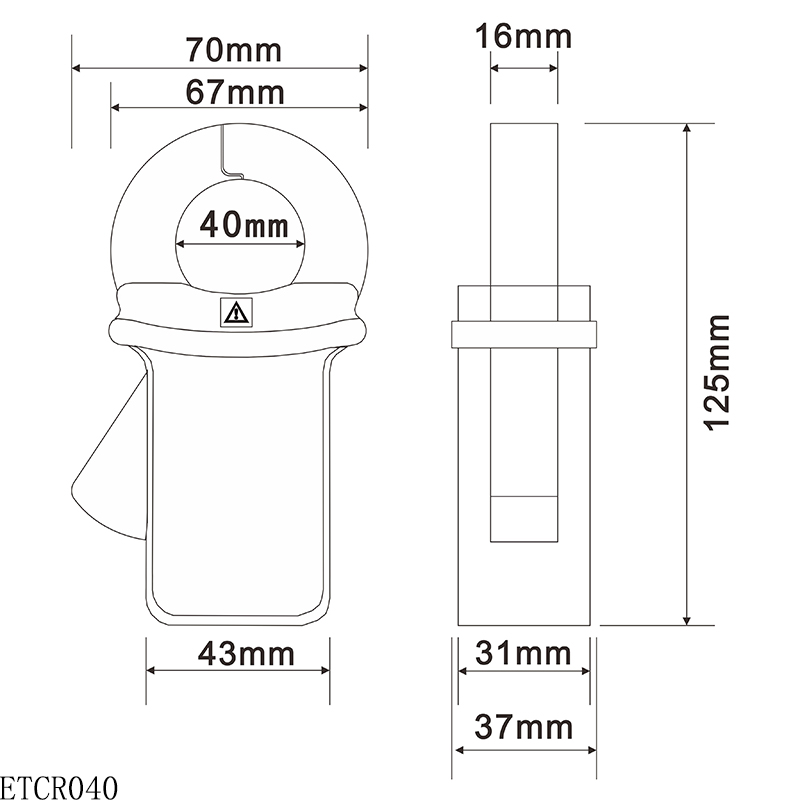

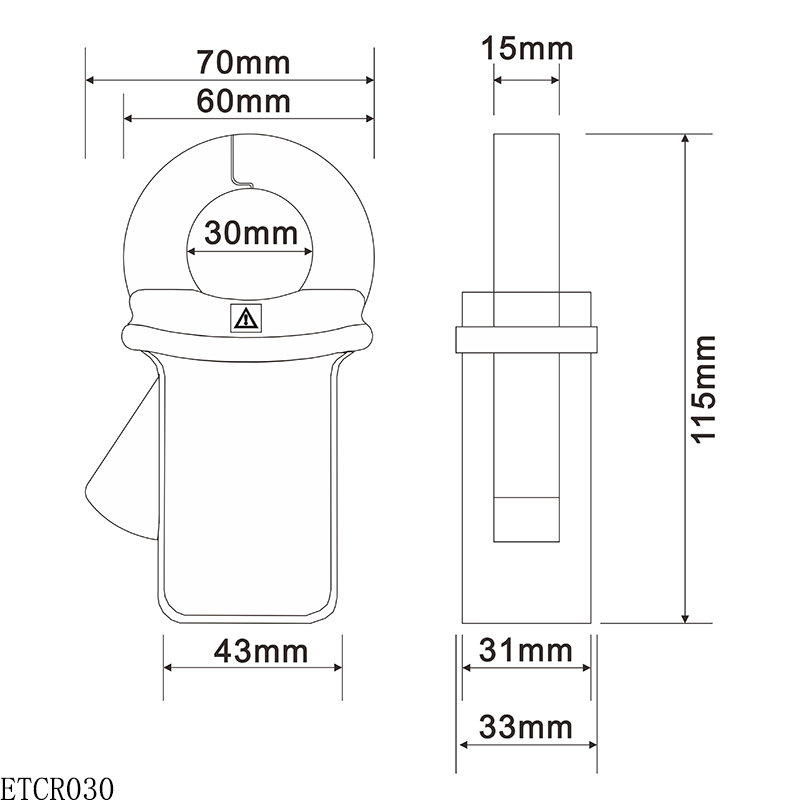

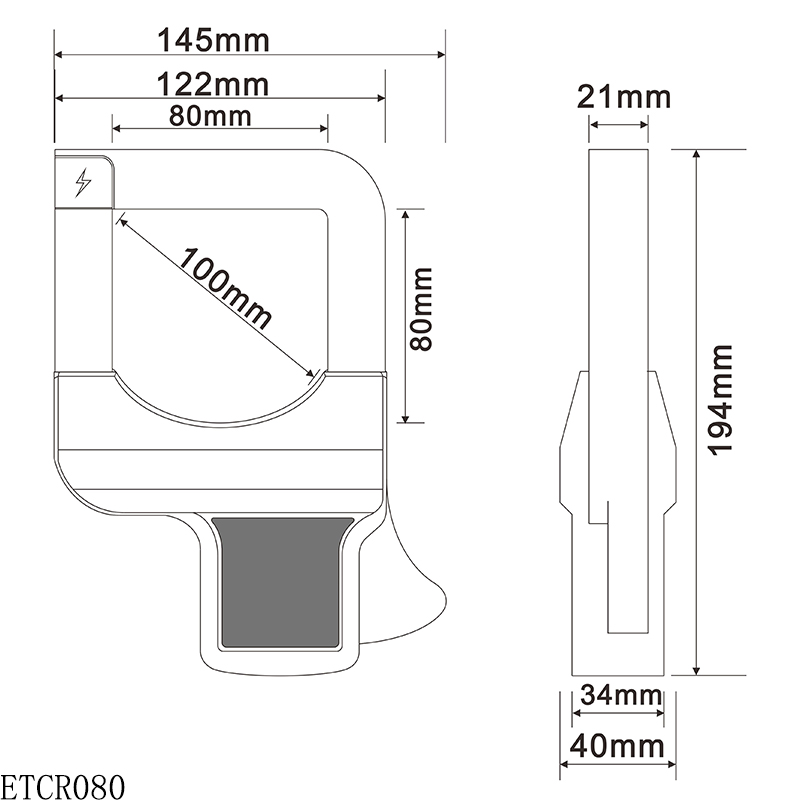

產品尺寸
技術參數
產品型號 | 產品圖片 | 測量參數 | 參考負載 | 鉗口尺寸 | 外形尺寸 | 質量 |

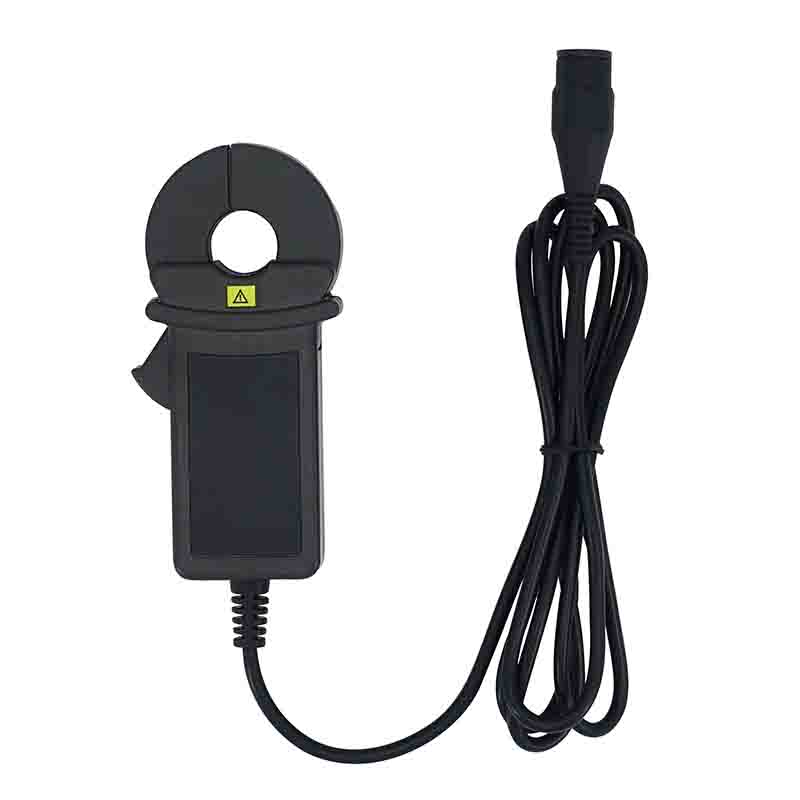

ETCR016 |  | 量程：0.00mA～20A AC 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz | 0～200mA≤300Ω 0～2A≤30Ω 0～20A≤3Ω | Ф16mm | 110mm×53mm×22mm | 138g |

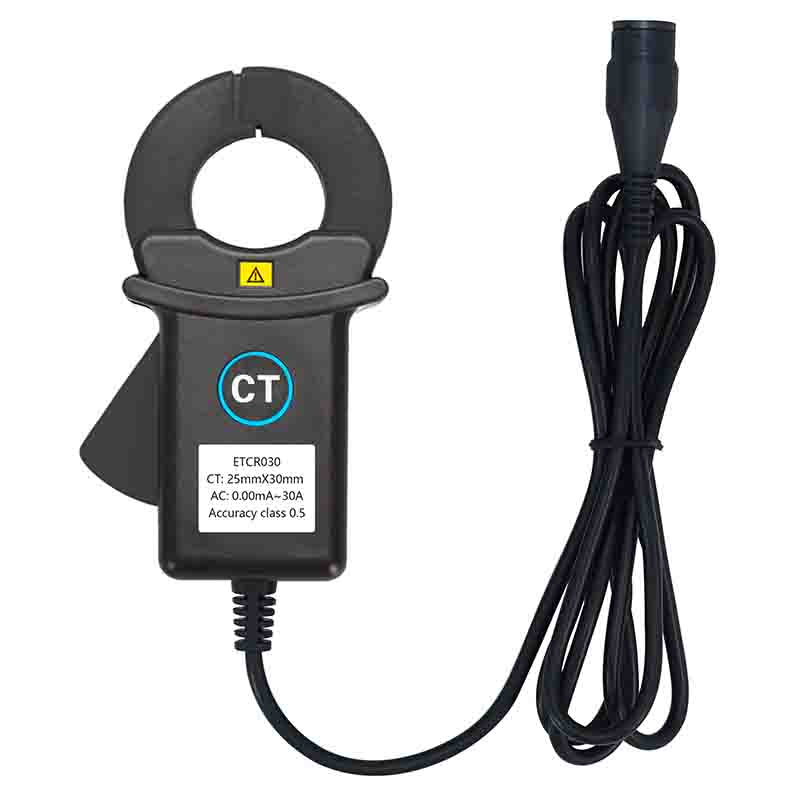

ETCR030 |  | 量程：0.00mA～30A AC 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz | 0～300mA≤300Ω 0～3A≤30Ω 0～30A≤3Ω | 25mm×30mm | 115mm×70mm×33mm | 163g |

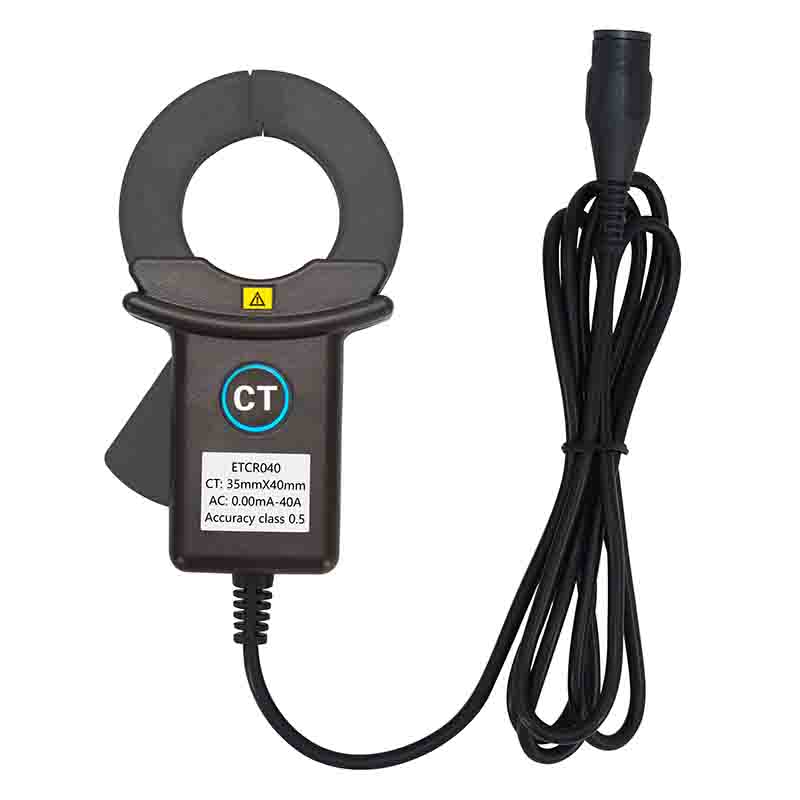

ETCR040 |  | 量程：0.00mA～40A AC 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz | 0～400mA≤300Ω 0～4A≤30Ω 0～40A≤3Ω | 35mm×40mm | 125mm×70mm×37mm | 190g |

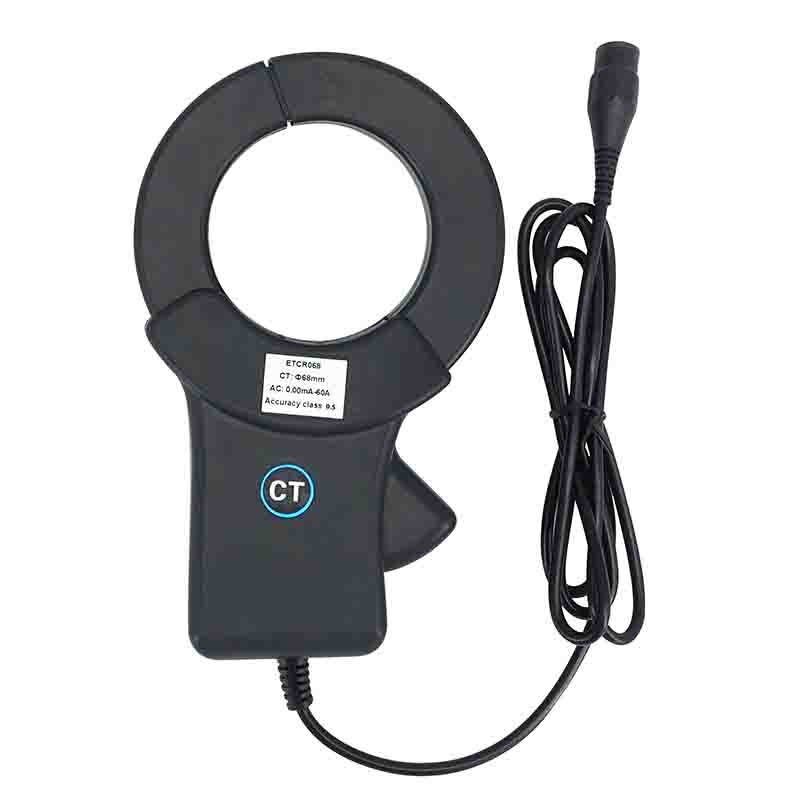

ETCR068 |  | 量程：0.00mA～60A AC 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz | 0～600mA≤300Ω 0～6A≤30Ω 0～60A≤3Ω | Ф68mm | 185mm×115mm×43mm | 530g |

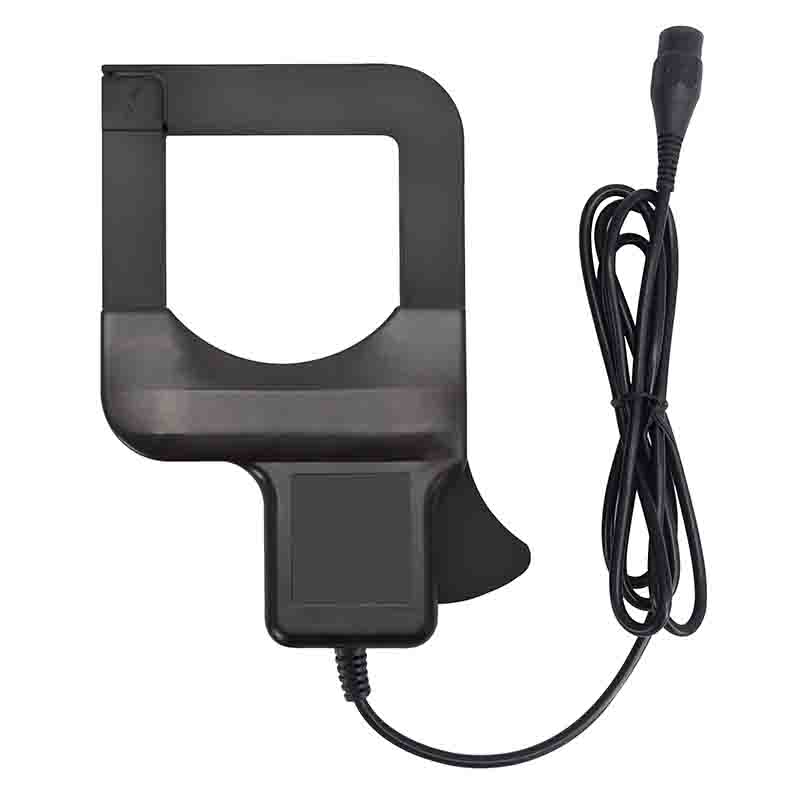

ETCR080 |  | 量程：0.00mA～60A AC 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz | 0～600mA≤300Ω 0～6A≤30Ω 0～60A≤3Ω | 80mm×80mm | 194mm×145mm×40mm | 780g |
型號對比
