產品系列 : 地樁式接地電阻在線檢測儀
在線監測大型接地裝置接地電阻，接地導通，土壤電阻率，跨步電壓，接觸電壓，地表電位梯度等。
接地阻抗測量范圍：0.000Ω～2000Ω
土壤電阻率測量范圍：0Ωm～125KΩm
輸出電流等級：1A～5A
最大輸出電壓：400V
存儲功能：數據存儲1000組
報警功能：可設置報警閾值
USB通訊接口
藍牙通訊
產品簡介

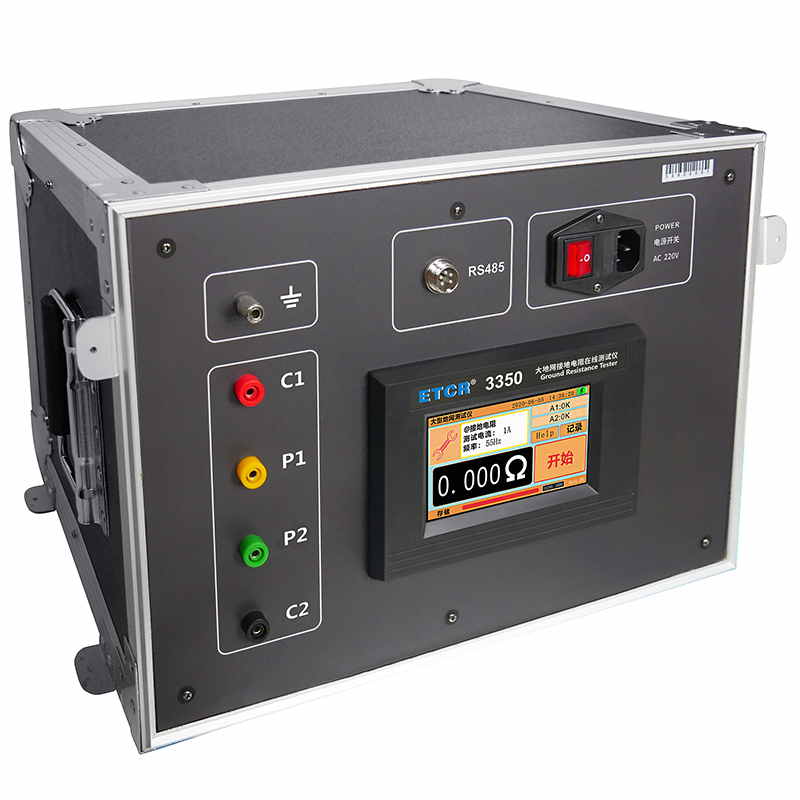

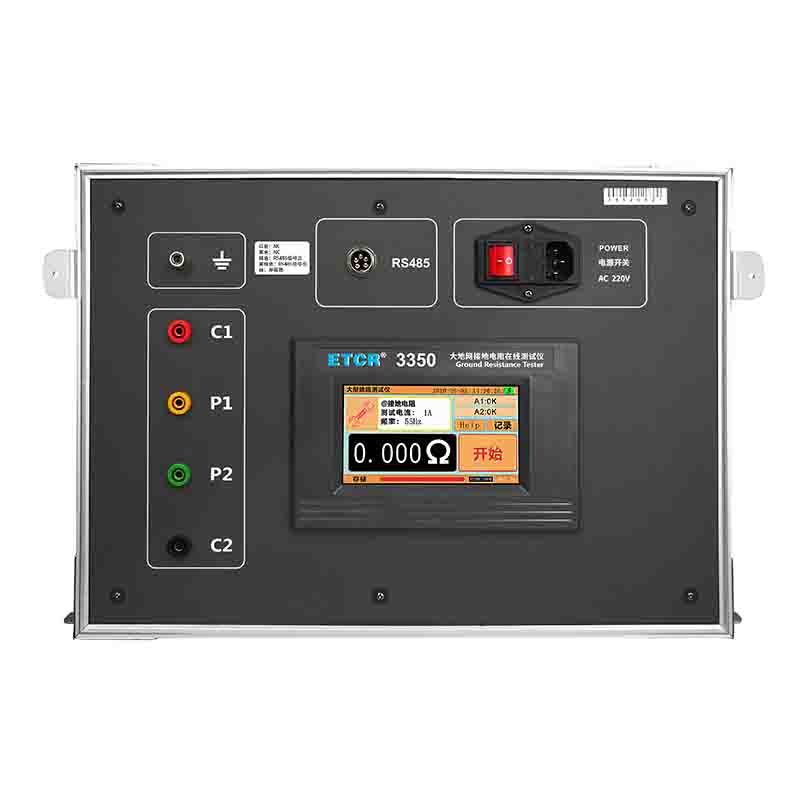

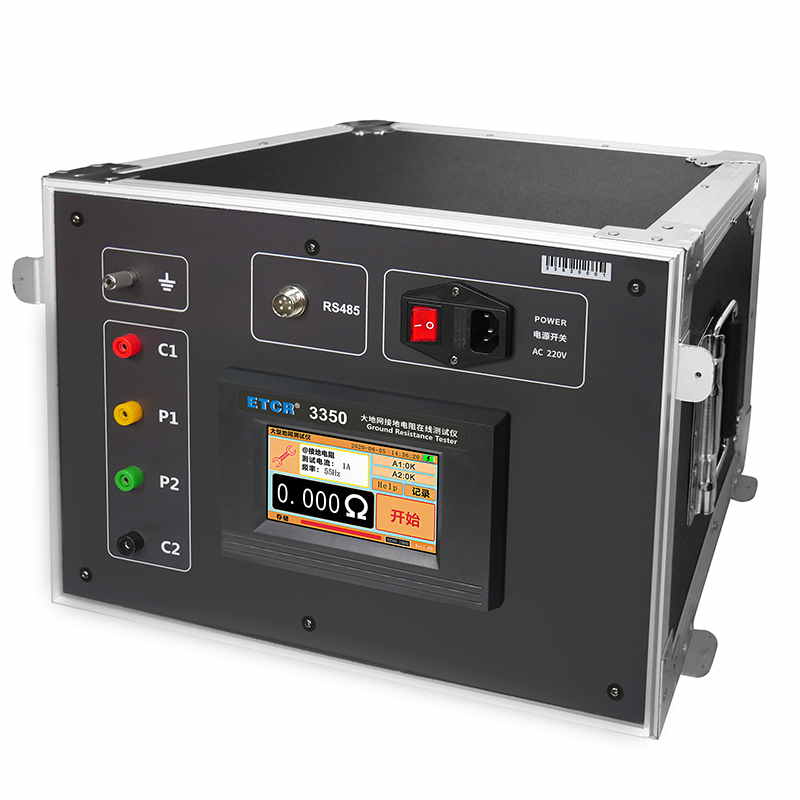

ETCR3350大型地網接地電阻在線監測儀又稱大地網接地阻抗在線測試儀、大地網在線測試儀，用于在線監測變電站地網、發電廠、微波站、通訊基站等大型地網接地參數。儀器功能強大，可測試工頻接地阻抗、接地導通電阻、土壤電阻率、跨步電壓、接觸電壓、電位梯度等工頻特性參數。
ETCR3350大型地網接地電阻在線監測儀根據《JJG984-2004接地導通檢定規程電阻測試儀》，《DL/T475-2006接地裝置特性參數測量導則》，《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造。具有獨特的接地樁及連接線診斷功能和自檢功能，確保測試結果的準確。儀器采用超強的自動變頻抗干擾技術，配合400V/5A大功率輸出，能在強干擾環境下準確測得工頻50Hz下的數據。
ETCR3350大型地網接地電阻在線監測儀具有存儲功能、時鐘功能，自動存儲含有日期時間的測試結果1000組，儀器具有支持安卓系統的藍牙通訊功能。監測儀具有RS485通訊，用戶可以自行組建成有線網絡系統或無線網絡系統實現遠程在線監測大地網接地系統。
產品特點
1、全面在線監測大地網接地工頻特性參數。
2、輸出電流1A～5A，電壓400V，采用自動變頻技術及軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

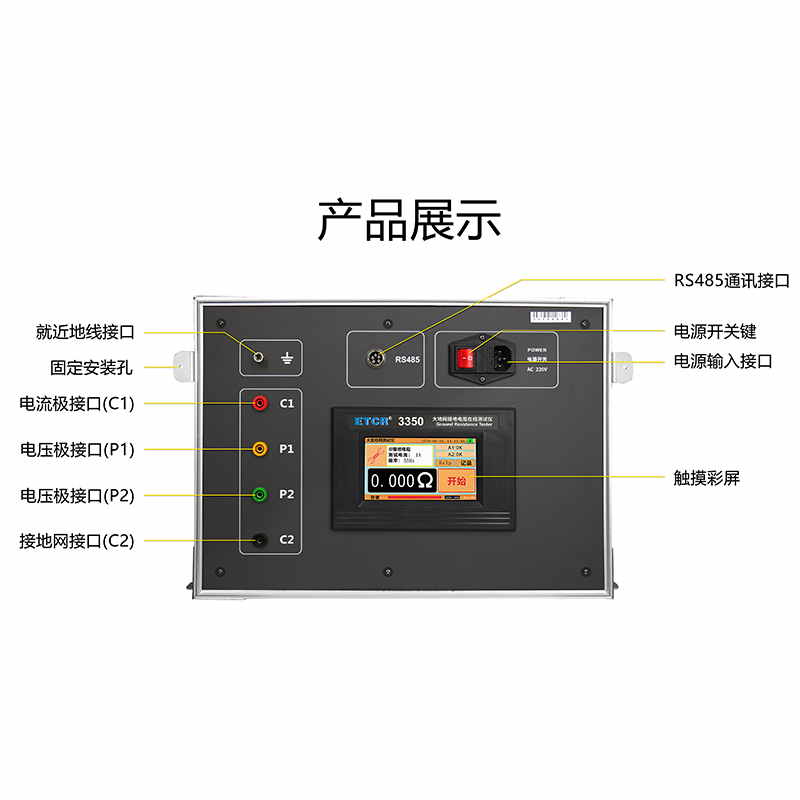

3、具有電流樁與電壓樁測試功能，用于診斷連接線接觸不良、電壓樁與電流樁接地不良的故障。

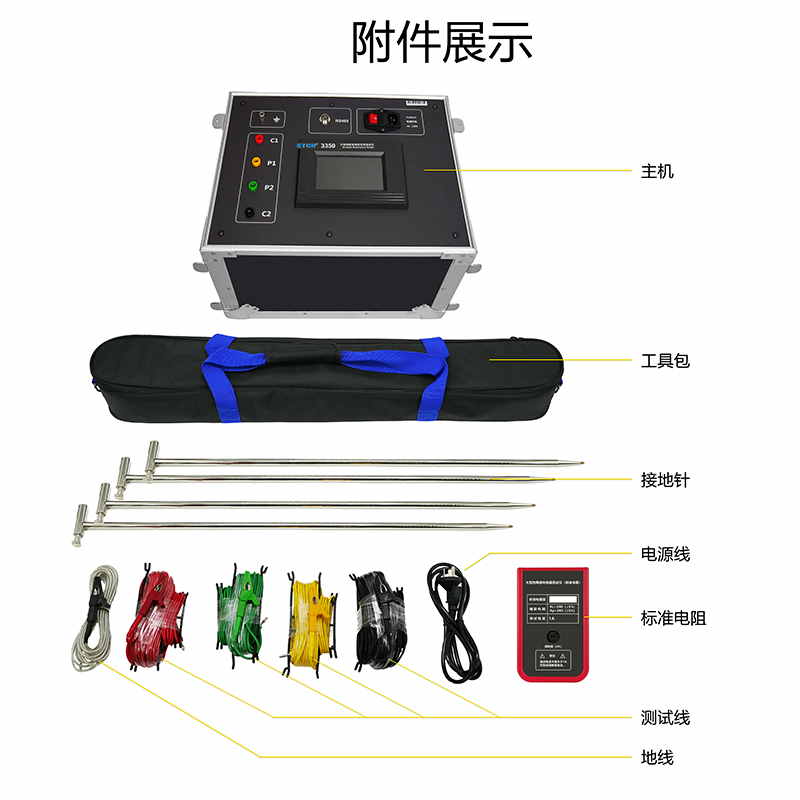

4、自檢功能，配有0.5Ω標準電阻可隨時對儀器進行自檢，確保測試結果的準確性。
5、報警功能，可設置報警閾值。
6、存儲功能，數據存儲1000組。
7、藍牙通訊功能。
8、帶有RS485通訊功能，實現遠程在線監測大地網接地參數。
技術參數
| 規格名稱 | 規格參數 |
| 電 源 | AC220V±10％，50Hz |
| 顯示屏 | 5寸觸摸彩屏 |
| 阻抗測量范圍 | 0.000Ω～2000Ω |
| 最高分辨率 | 0.001Ω |
| 測量誤差 | ±2%rdg±5dgt |
| 土壤電阻率測量范圍 | 0Ωm～125kΩm（由電阻測量范圍與測試長度而定） |
| 土壤電阻率測量精度 | 根據R的測量精度而定(ρ=2πaR；a:1 m～100m；π=3.14) |
| 抗工頻電壓干擾能力 | 10V（50Hz） |
| 測試電流波形 | 正弦波 |
| 測試電流頻率 | 于40Hz至60Hz之間任意選擇一個或兩個頻率點 |
| 最大輸出電流 | 5A |
| 輸出電流等級 | 1A、2A、3A、4A、5A |
| 最大輸出電壓 | 400V |
| 測量線要求 | 電流線銅芯截面積≥2.0mm2；電壓線銅芯截面積≥1.5mm2 |
| 外形尺寸 | 450×296×280mm |
| 儀器重量 | 主機重量：約26kg，總重量：約37.6kg（含附件） |
| 數據存儲 | 1000組 |
| 通訊功能 | RS485接口，數據上傳功能 |
| 藍牙通訊 | 支持安卓系統 |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -20℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 接地阻抗測量范圍 | 土壤電阻率測量范圍 | 電流等級 | 輸出電壓 | 報警功能 | 存儲功能 |
| ETCR3300B大型地網接地電阻測試儀 | 0.0Ω～2000Ω | 0Ωm～125kΩm | 1A～5A | 400V | 可設置報警閾值 | 1000組 |
| ETCR3350大型地網接地電阻在線監測儀 | 0.0Ω～2000Ω | 0Ωm～125kΩm | 1A～5A | 400V | 可設置報警閾值 | 1000組 |
