產品系列 : 高低壓勾式電流表
用于110kV以下架空線路高低壓交流電流測量
電流量程：AC 0.00A～9999A
鉗口尺寸：Φ68mm
無線傳輸距離：100m
存儲功能：數據存儲99組
可調整鉗口角度

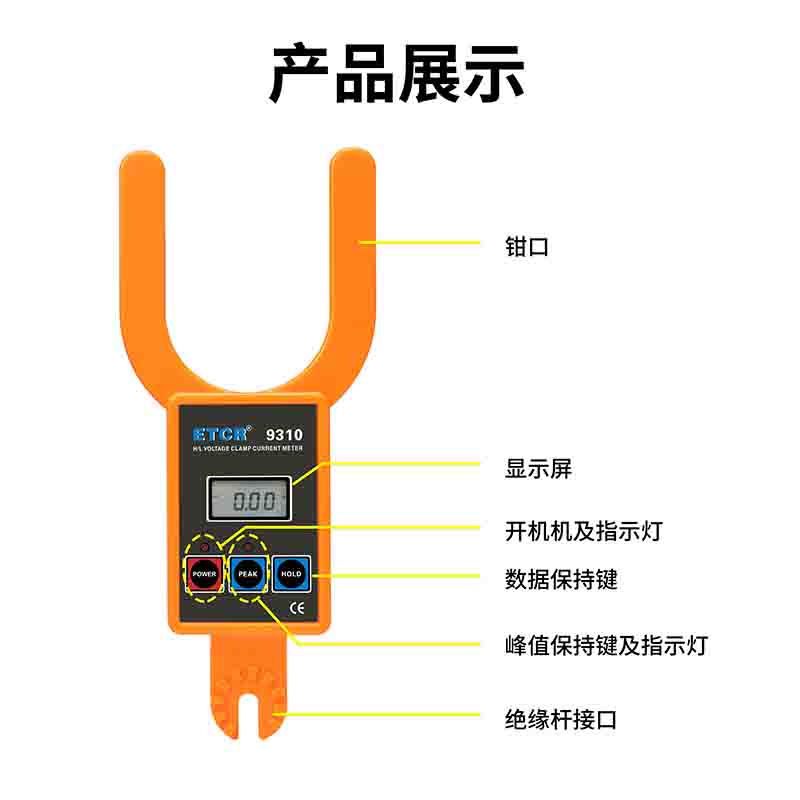

產品簡介

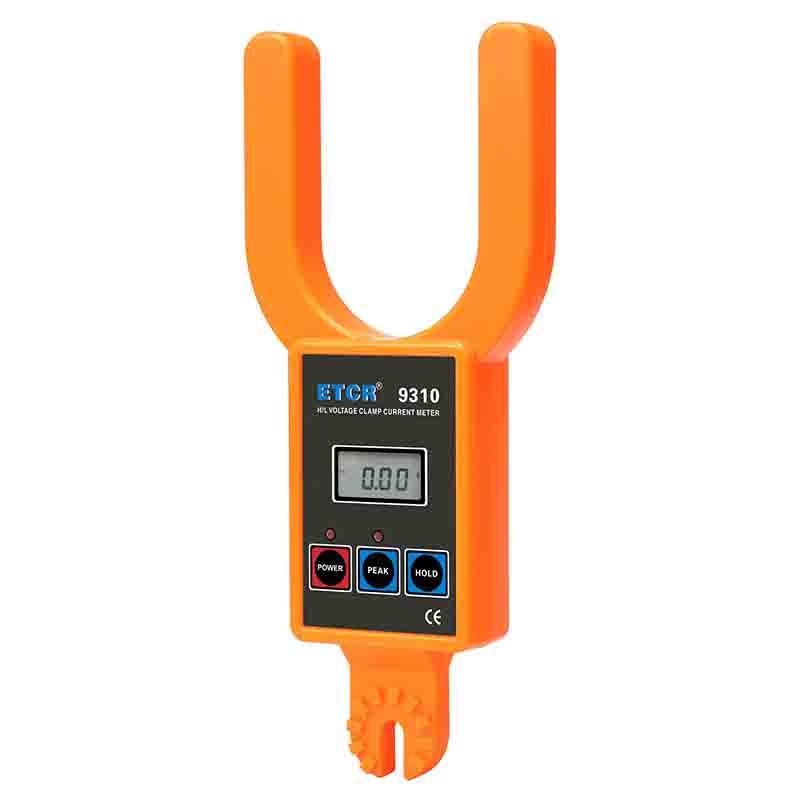

ETCR9310大口徑高低壓叉形電流表突破傳統結構，專為測量高壓電流而精心設計制造的，獨特的U型開口結構實現了無阻礙測量，現場測試特別方便。廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。

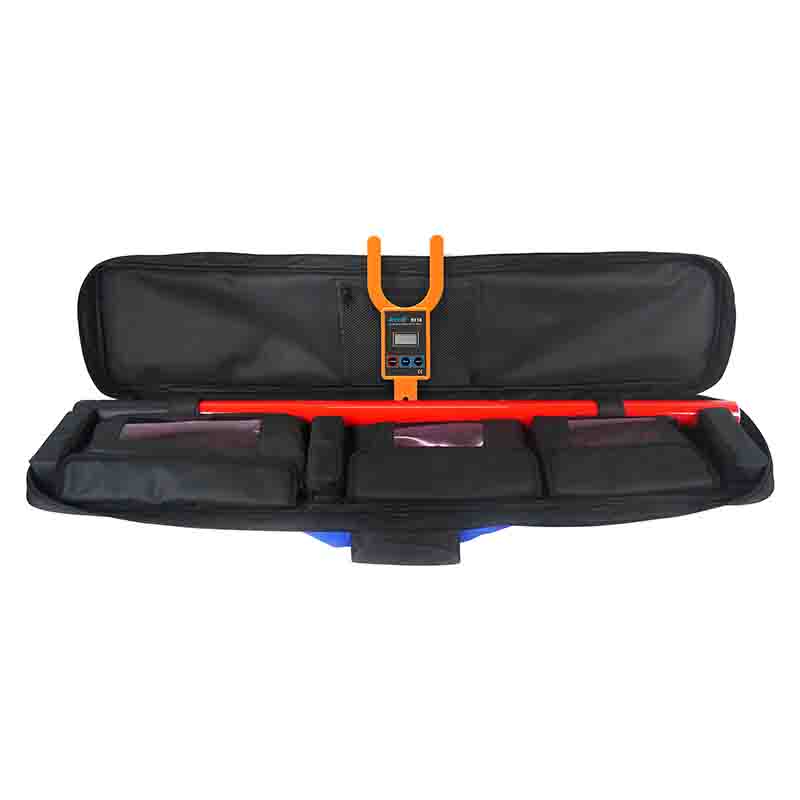

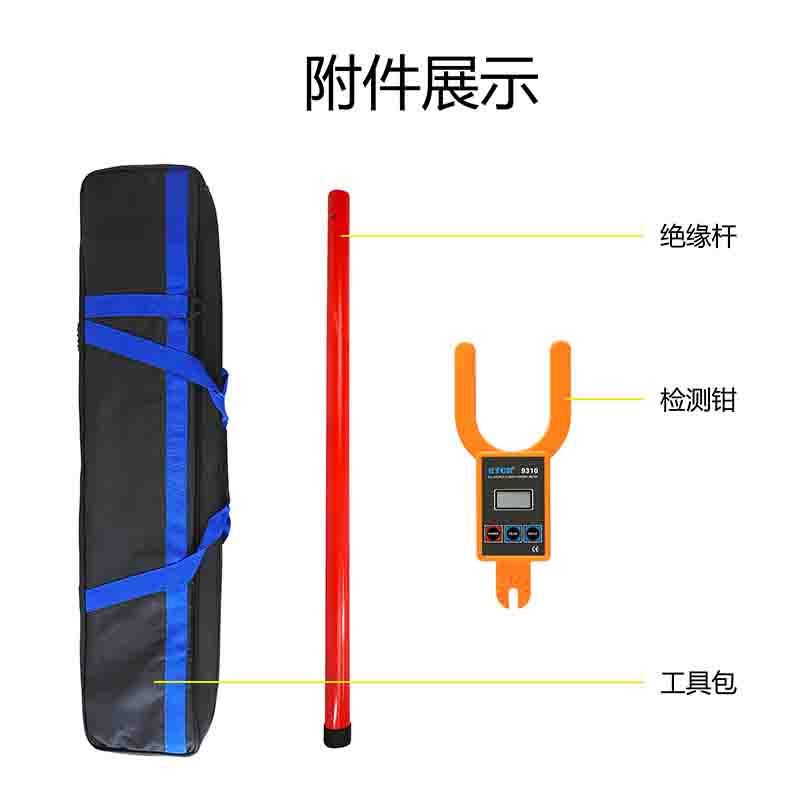

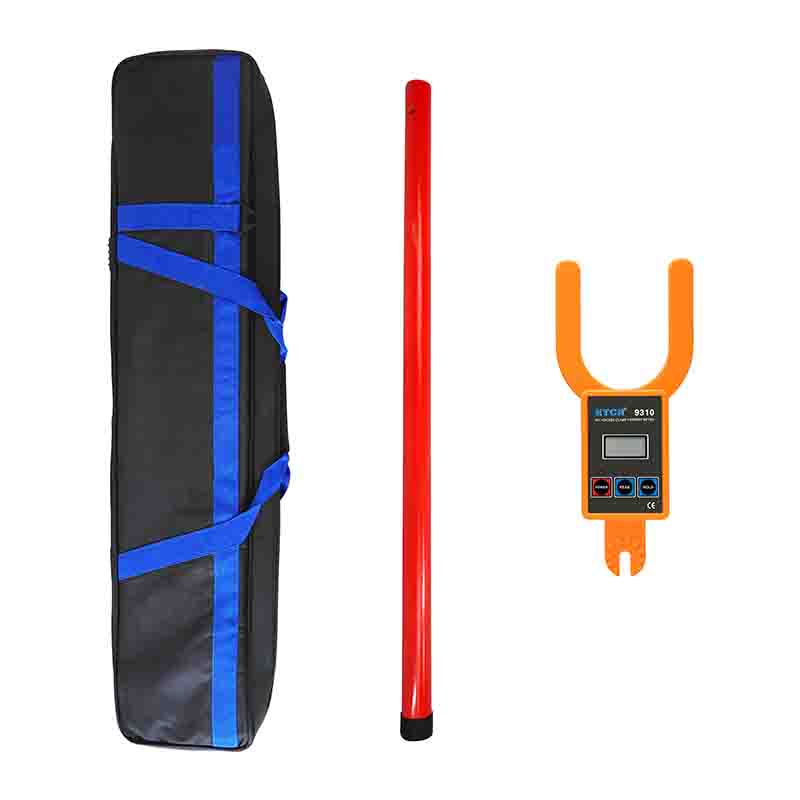

ETCR9310大口徑高低壓叉形電流表由專用大口徑叉形電流表配高壓絕緣桿組成。用于110kV以下測試需帶絕緣桿操作，在600V以下可不使用絕緣桿，直接使用叉形電流表測試。，儀表還具有數據保持、數據存儲等功能。
產品特點

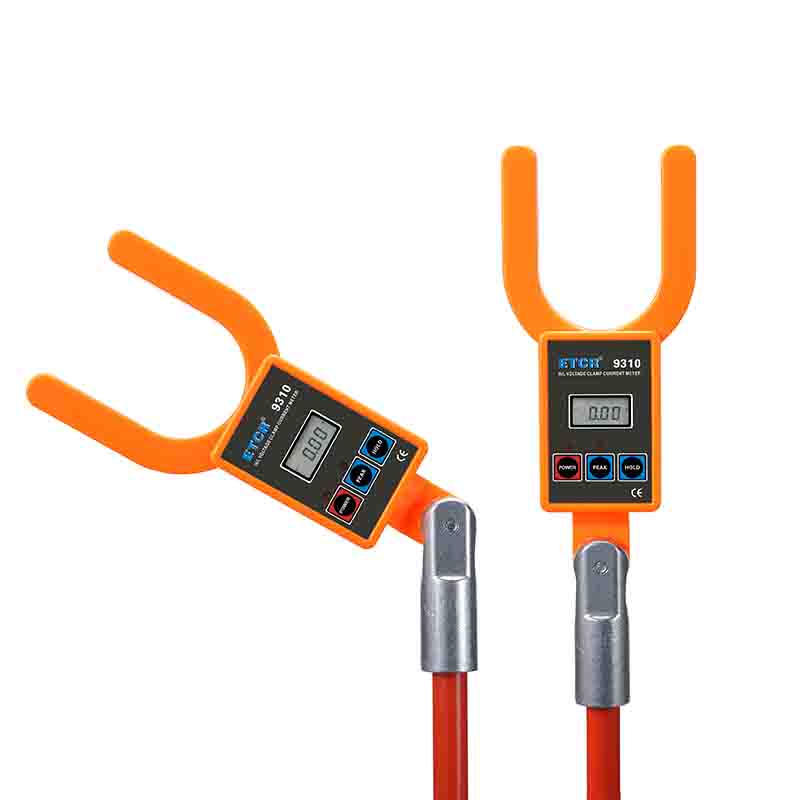

1、可調整鉗口角度，使得現場操作得心應手。
2、獨特的U型開口結構實現了無阻礙測量，通過絕緣桿快速叉住被測導線，省時快捷。
3、超寬電流量程：0.00A～9999A。
4、存儲功能：數據存儲99組。
技術參數
| 規格名稱 | 規格參數 |
| 電 源 | DC6V 7號堿性干電池（LR03 1.5V×4） |
| 測試方式 | 非接觸U型CT |
| 顯示模式 | 4位LCD顯示，背光功能，適合昏暗場所 |
| LCD尺寸 | 35mm×21.5mm；顯示域：32mm×15mm |
| 儀表尺寸 | 寬107mm×高252mm×厚31mm |
| 鉗口尺寸 | φ68mm |
| 絕緣桿尺寸 | 約4500mm |
| 采樣速率 | 2次/秒 |
| 測量范圍 | AC 0.00A～9999A(50/60Hz自動) |
| 分 辨 力 | AC 0.01A |
| 換 檔 | 0.00A～9999A全自動換檔 |
| 測試精度 | ±2%rdg±5dgt(導線處于靠近U形鉗口底端中心位置，23℃±2℃) |
| 位置誤差 | 被測導線應盡量處于靠近U形鉗口底端中心位置，不要靠近U形鉗口頂部，U形鉗口頂部測試誤差約增大一倍或更多。（請參考檢測儀操作部分第3點） |
| 數據存儲 | 99組，存儲過程中“MEM”符號指示，“FULL”符號閃爍顯示表示存儲已滿 |
| 線路電壓 | 110kV以下測試，帶絕緣桿操作 |
| 數據保持 | 通常測試模式下按HOLD鍵保持?jǐn)?shù)據，“HOLD”符號顯示，再按HOLD鍵取消 |
| PEAK保持 | 自動保持高處的測試值，通常測試模式下按PEAK鍵，PEAK燈亮，即開啟PEAK保持功能，再按PEAK鍵取消此功能 |
| 數據查閱 | “MR”符號指示，能上下翻閱所存數據 |
| 溢出顯示 | 超量程溢出功能：“OL A”符號顯示 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電電量不足時，儀表顯示電池電壓低符號，請更換電池。 |
| 儀表質量 | 檢測儀：約243g(含電池) 儀表總質量：約4.28kg(含絕緣桿和電池) |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
| 干 擾 | 盡量避免315MHz、433MHz同頻信號干擾 |
| 絕緣強度 | AC 220kV/rms(伸縮絕緣桿完全拉開，兩端之間) |
型號對比
| 產品圖片 | 產品型號名稱 | 鉗口尺寸 | 電流量程 | 存儲功能 | 無線傳輸距離 |
| ETCR9310 大口徑高低壓叉形電流表 | Φ68mm | AC 0.0A～9999A | 99組 | 100m |
| ETCR9310B大口徑無線高低壓叉形電流表 | Φ128mm | AC 0.0A～9999A | 99組 | 100m |
| ETCR9330B大口徑勾形無線高低壓電流表 | Φ128mm | AC 0.00A～9999A | 99組 | 100m |
