產品系列 : 插座式漏電保護器測試儀
用于測試各種漏電保護器的漏電動作時間
測試電流：10～35mA（6檔）
漏電流動作時間量程：0.001～1.000s
額定電壓：AC 220V
產品簡介

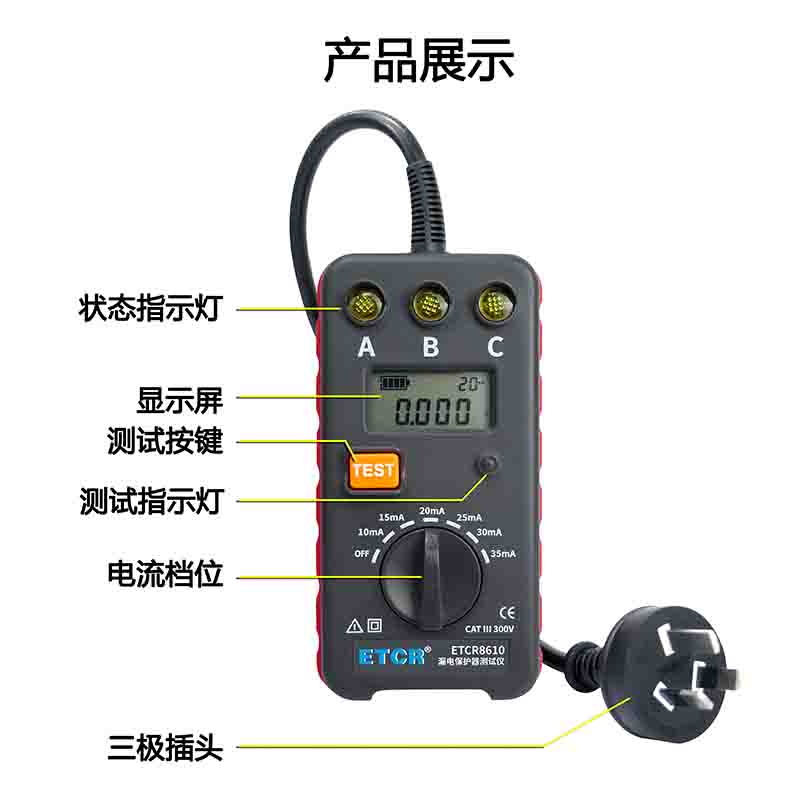

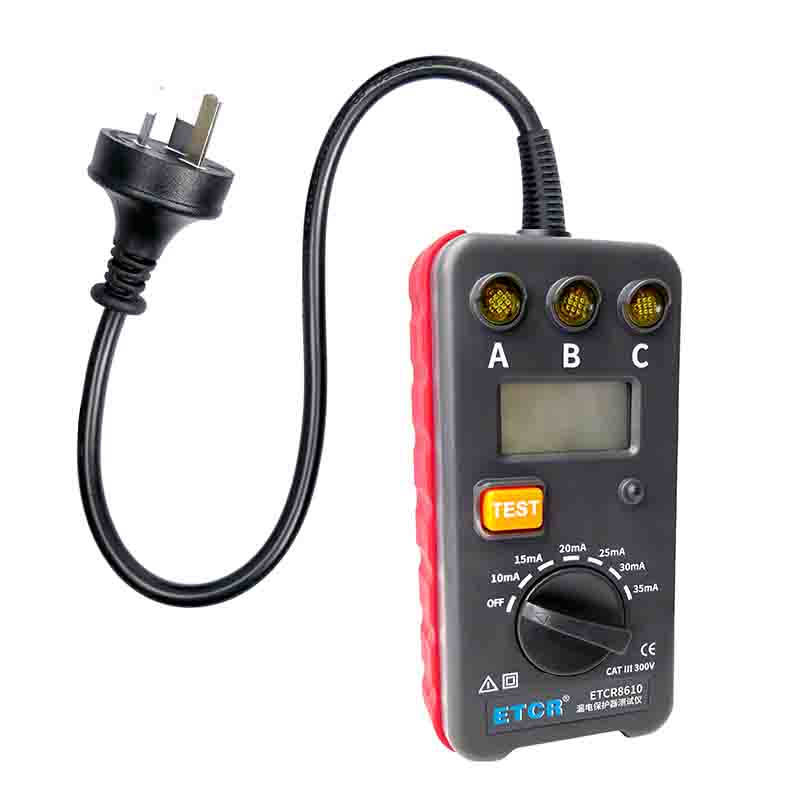

ETCR8610插座式漏電保護器測試儀專為現場檢查三極插座工作狀態同時測試漏電保護器的漏電動作時間，測試電流從10～35mA分6檔(10mA、15mA、20mA、25mA、30mA、35mA)，測試漏電流動作時間量程為0.001s～1.000s。測試時，將儀表的三極插頭插入三極插座。儀表的指示燈A、B、C顯示插座工作狀態及接線是否正確，測試漏電流動作時間。儀表便攜式設計，體積小、重量輕、外觀精致，便于攜帶，是各種漏電保護器現場或室內檢測的理想工具。
產品特點
1、測試電流從10～35mA分6檔(10mA、15mA、20mA、25mA、30mA、35mA)。
2、測試漏電流動作時間量程為0.001s～1.000s。
3、儀表精度高、體積輕巧精致，便于攜帶,特別適合漏電保護器現場檢測。
技術參數
功 能 | 檢查插座的工作狀態同時測試漏電保護器的漏電動作時間 |
電 源 | DC9V，堿性干電池（6LR61 9V） |
顯示模式 | 4位數值LCD背光顯示 |
LCD尺寸 | 35mm×21.5mm；顯示域：32mm×15mm |
額定電壓 | AC 220V（漏電保護開關測試時，儀表接口之間） |
漏電電流檔位 | 10mA、15mA、20mA、25mA、30mA、35mA |
測試漏電動作時間量程 | 0.001s～1.000s |
漏電動作時間顯示精度 | ±5%rdg±3dgt |
檔位電流精度 | ±10%rdg+2dgt |
ABC指示燈 | 插座工作狀態指示燈 |
TESTING指示燈 | 測試過程閃爍 |
儀表尺寸 | 140mm×70mm×50mm |
儀表質量 | 約300g(含電池)； 總質量：約1kg(含附件) |
電池電壓 | 當電池電量不足時，電池電壓低符號顯示，提醒更換電池。 |
工作電流 | 待機6mA MAX；測試40mA MAX |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
絕緣耐壓 | 100MΩ或更大, AC2kV/rms(外殼與螺絲之間) |
適合安規 | IEC1010-1、IEC1010-2-032、 污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |
型號對比
| 產品圖片 | 產品型號名稱 | 測試電流 | 額定電壓 | RCD電壓 | 零火電壓測量范圍(L-N） | 零地電壓測量范圍(N-E) |
| ETCR8610A插座式漏電保護器測試儀 | —— | —— | AC 220V | 30V～250V/(50～60Hz) | 0.1V～10V/(50-60Hz) |
| ETCR8610插座式漏電保護器測試儀 | 10～35mA（6檔） | AC 220V | —— | —— | —— |
